Traços elétrico auto regulável

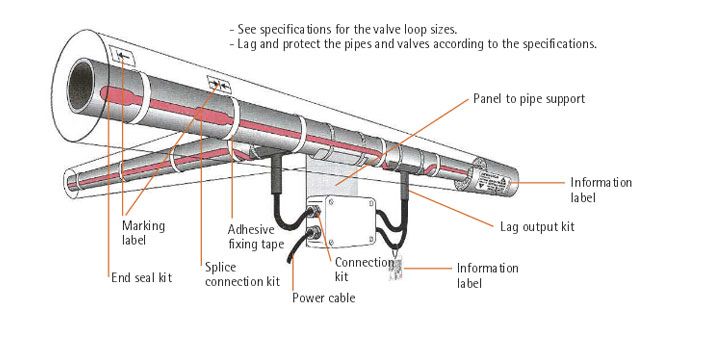

Descrição do sistema:

A instalação do sistema de manutenção de temperatura com cinta térmica auto-reguláveis tem por objetivo manter o fluido na temperatura de operação desejada. A cinta térmica auto-regulável irá repor esta energia térmica perdida que o isolamento térmico não consegue reter. Para o cálculo da perda de calor se considera o pior caso, isto é, quando o fluido está parado no filtro e na mínima temperatura ambiente.

Princípio de funcionamento:

A cinta térmica auto-regulável é composta por dois condutores elétricos em paralelo, sobre os quais é extrudado um material semicondutor composto por um polímero misturado com partículas de carbono. Esta mistura especial de materiais cria caminhos de condução que permitem o fluxo de corrente entre os condutores paralelos por toda a cinta.

O traço elétrico auto-regulável tem a característica de variar sua potência em função das mudanças de temperatura ambiente. A variação de potência se dá pela dilatação e contração do polímero, ou seja, quando a cinta está fria as partículas de carbono estão microscopicamente unidas. Isto faz com que a resistência elétrica diminua e abra numerosos caminhos de condução entre os condutores paralelos, havendo circulação de corrente e elevando-se a temperatura do sistema. À medida que a temperatura aumenta, o polímero se expande microscopicamente e a resistência elétrica aumenta. Assim o número de caminhos de condução diminui e a cinta reduz sua potência.
